لوگو زیمنس پی ال سی به معنی کنترل کننده های منطقی قابل برنامه ریزی میباشد .
لوگو زیمنس در اصل میتوان گفت با پیشرفت صنعت تابلوهای قدیمی که پر از رله و کنتاکتور و تایمر وکانتر بود جای خودرا به پی ال سی داده و نظم جدیدی را پذیرفته است. امروزه تابلوهای کنترل معمولی ( رله‌ای ) خیلی کمتر مورد استفاده قرار می‌گیرند و جای خود را به تابلوهایی شامل لوگو زیمنس پی ال سی داده اند .
طراحی تابلو ها ی کنترلی قدیمی دارای معایب زیادی بود که میتوان به وزن بیشتری سیم کشی ها ، سیم‌کشی تابلو کار بسیار زیادی می‌طلبد و سیستم را بسیار پیچیده می‌کند.در نتیجهلوگو زیمنس  عیب‌یابی و رفع مشکل آن بسیار پرزحمت خواهد بود .
با بوجود آمدن لوگو زیمنس PLC، طراحی سیستم‌های کنترلی بطور بسیار چشمگیری پیشرفت کرده است. از مزایای به کاربردن لوگو زیمنس  PLC در تابلوهای کنترلی میتوان به کاهش استفاده از سیستم کنتاکتور ، رله ای ( تا ۸۰٪ (، کاهش توان مصرفی و عیب یابی آسان اشاره نمود .
از بزرگترین مزیت های لوگو زیمنس پی ال سی برنامه پذیر بودن آن است که باعث میگردد در صورت نیاز به تغییر در سیستم کنترلی ( برعکس سیستم‌های قدیمی ) تنها با نوشتن چند خط برنامه و بدون تغییر در سیم بندی این کار را انجام دهید .در نتیجه وقت و هزینه بسیار بسیار اندکی صرف انجام اینکار خواهد شد.
بنابراین میتوان گفت لوگو زیمنس پی ال سی ابزاری است که با درک نسبی محیط کار از طریق سیگنالهای ورودی وپردازش سیگنالها مطابق برنامه داده شده فرمانهای لازم خروجیهای مناسب را صادر میکند.

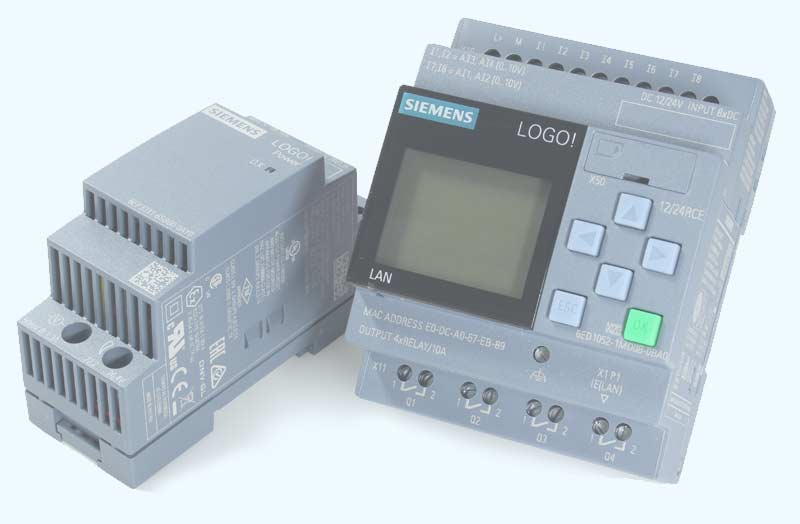

پی ال سی لوگو زیمنس کوچکترین پی ال سی ساخت شرکت زیمنس میباشد که باکارائی بالا و وزن کم در صنایع و ماشین آلات بسته بندی پرکنها ، پله برقی و غیره کاربرد دارد . این خانواده از پی ال سی دارای صفحه نمایش بوده وتوسط کلیدهای روی آن یا به کمک کامپیوتر قابل برنامه ریزی میباشد.

لوگو زیمنس مشخصات فنی :

منبع تغذیه Logo :
منابع تغذیه سوییچینگ Logo باورودی ۱۰۰ VAC~240VAC دارای خروجی رگوله ۱٫۳A ، ۲٫۵ A و ۴A میباشد .

ماژول اصلی :
ماژول های اصلی LOGO به طور کلی به دو دسته تقسیم میشوند :
۱- ماژول اصلی دارای صفحه نمایش و صفحه کنترلی :
در این دسته از Logo ها ، کلیدهای صفحه کنترلی قابل برنامه ریزی بوده و میتوان از آن برای تغییر پارامترهای برنامه ، برنامه نویسی Logo و ویرایش برنامه استفاده نمود . از صفحه نمایش میتوان برای نمایش پارامترها و وضعیت ورودی / خروجی ها استفاده کرد .

۲ – ماژول اصلی بدون صفحه نمایش و صفحه کنترلی :
استفاده از این ماژولها از نظر اقتصادی به صرفه تر خواهد بود .

لوگو زیمنس حروف اختصاری در ماژول اصلی :

۱- ولتاژ تغذیه ماژول اصلی:

عدد ۱۲ : ولتاژ تغذیه ماژول اصلی ۱۲VDC میباشد .
عدد ۲۴: ولتاژ تغذیه ماژول اصلی ۲۴VDC میباشد .
عدد ۲۳۰: ولتاژ تغذیه ماژول اصلی ۲۳۰VACمیباشد .
حرف R : نشان دهنده خروجی رله ای میباشد . در صورتی که این حرف وجود نداشته باشد ، خروجی ترانزیستوری خواهد بود . به عبارتی دیگر میتوان گفت این حرف نمایانگر نوع خروجی دیجیتال در پی ال سی های Logo میباشد .
حرف C : نشان دهنده وجود سوییچ تایمر میباشد .
حرف O : نشان دهنده این است که ماژول اصلی بدون نمایشگر میباشد .

ماژول توسعه ورودی / خروجی :
ماژول های توسعه به دو دسته کلی دیجیتال و آنالوگ تقسیم بندی میشوند :
ماژول های ورودی /خروجی دیجیتال : این ماژول ها براساس تعداد ورودی / خروجی ها ، ولتاژسیگنال ورودی دیجیتال ( ۲۴VDC/230VAC) ونوع خروجی دیجیتال ( ترانزیستوری / رله ای ) قابل انتخاب میباشند .
ماژول های ورودی /خروجی آنالوگ : ماژول های ورودی آنالوگ بر اساس نوع ورودی ( ۰~۱۰V , 4~20mA , PT100 ) قابل انتخاب میباشند .
ماژول خروجی آنالوگ به صورت ۰~۱۰V و۴~۲۰mA میباشد .

کارت حافظه :
از کارت حافظه میتوان جهت کپی کردن برنامه ( از کارت به Logo و یا از Logo به کارت ) و نیز ذخیره سازی پارامترها استفاده نمود .

کابل ارتباطی :
از این کابل جهت برقراری ارتباط میان Logo و کامپیوتر استفاده میگردد .

نرم افزار برنامه نویسی :
نرم افزار برنامه نویسی Logo ، Logo soft Comfort میباشد . از این نرم افزار حهت برنامه نویسی و پروگرام کردن Logo استفاده میشود .
