ﺗﻮاﺑﻊ ﭘﺎﯾﻪ در logo زیمنس

//ﺗﻮاﺑﻊ ﭘﺎﯾﻪ در logo زیمنس

ﺗﻮاﺑﻊ ﭘﺎﯾﻪ در logo زیمنس

AND ﺗﺎﺑﻊ

ﺑﺎ ﯾﮏ ﻧﮕﺎه ﺑﻪ ﻣﺪار ﻣﻌﺎدل ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﻻﻣﭗ روﺷﻦ اﺳﺖ ﮐﻪ ﮐﻠﯿﺪ ﻫﺎي ﺑﺴﺘﻪ ﺑﺎﺷﻨﺪ .ﺣﺎﻟﺖ ورودي و ﺧﺮوﺟﯽ واﺑﺴﺘﻪ ﺑﻪ ﻫﻢ ﻫﺴﺘﻨﺪ 3و2و1 ﻣﺪار ﻣﻌﺎدل ﮔﯿﺖ در روﺑﺮو رﺳﻢ ﺷﺪه اﺳﺖ ودر ﯾﮏ ﮐﻼم ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﭼﺮاغ روﺷﻦ اﺳﺖ ﮐﻪ ﻫﺮ ﺳﻪ ﮐﻠﯿﺪ ﺑﺴﺘﻪ ﺑﺎﺷﻨﺪ.

ﺧﺮوﺟﯽ اﯾﻦ ﺗﺎﺑﻊ زﻣﺎﻧﯽ1 ﻣﯿﺸﻮد ﮐﻪ ﻫﻤﻪ ورودي 1 ﺑﺎﺷﻨﺪ  اﮔﺮ ﯾﮑﯽ از ورودي ﻫﺎ وﺻﻞ ﻧﺒﺎﺷﺪ ﺑﻪ ﺻﻮرتﺧﻮدﮐﺎر 1 ﻓﺮض ﻣﯽ ﺷﻮد





















OR ﺗﺎﺑﻊ

ﺑﺎ ﯾﮏ ﻧﮕﺎه ﺑﻪ ﻣﺪار ﻣﻌﺎدل ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﻻﻣﭗ روﺷﻦ اﺳﺖ ﮐﻪ ﮐﻠﯿﺪ ﻫﺎي ﺑﺴﺘﻪ ﺑﺎﺷﻨﺪ .ﺣﺎﻟﺖ ورودي و ﺧﺮوﺟﯽ از ﻫﻢ ﻣﺴﺘﻘﻞ ﻫﺴﺘﻨﺪ 3 ودر ﯾﮏ ﮐﻼم ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﭼﺮاغ روﺷﻦ اﺳﺖ ﮐﻪ ﺣﺪاﻗﻞ ﯾﮑﯽ از ﺳﻪ ﮐﻠﯿﺪ ﺑﺴﺘﻪ ﺑﺎﺷﻨﺪ .

ﺧﺮوﺟﯽ اﯾﻦ ﺗﺎﺑﻊ زﻣﺎﻧﯽ  ﻣﯿﺸﻮد ﮐﻪ ﯾﮑﯽ از ورودي ﻫﺎ 1ﺑﺎﺷﺪ اﮔﺮ ﯾﮑﯽ از ورودي ﻫﺎ وﺻﻞ ﻧﺒﺎﺷﺪ ﺑﻪ ﺧﻮدﮐﺎر ﺻﻮرت 0ﻓﺮض ﻣﯽ ﺷﻮد

AND ﺑﺎ ﺗﺮﯾﮕﺮﻟﺒﻪ

ﺧﺮوﺟﯽ اﯾﻦ ﺗﺎﺑﻊ زﻣﺎﻧﯽ 1ﻣﯿﺸﻮد ﮐﻪ ﻫﻤﻪ ورودي ﻫﺎ 1 باشدو ﺣﺪاﻗﻞ ﯾﮑﯽ از ورودي ﻫﺎ در ﺳﯿﮑﻞ ﻗﺒﻞ0 ﺑﻮده ﺑﺎﺷﺪ اﮔﺮ ﯾﮑﯽ از ورودي ﻫﺎ وﺻﻞ ﻧﺒﺎﺷﺪ ﺑﻪ ﺻﻮرت ﺧﻮدﮐﺎر ﻓﺮض 1 ﻣﯽ ﺷﻮد.

NAND (not-AND) ﺗﺎﺑﻊ

ﺑﺎ ﯾﮏ ﻧﮕﺎه ﺑﻪ ﻣﺪار ﻣﻌﺎدل ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﻻﻣﭗ ﺧﺎﻣﻮش اﺳﺖ ﮐﻪ ﮐﻠﯿﺪ ﻫﺎي .ﺑﺎز ﺑﺎﺷﻨﺪ3و2و1 ﻣﺪار ﻣﻌﺎدل ﮔﯿﺖ در روﺑﺮو رﺳﻢ ﺷﺪه اﺳﺖ. ودر ﯾﮏ ﮐﻼم ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﭼﺮاغ ﺧﺎﻣﻮش اﺳﺖ ﮐﻪ ﻫﻤﻪ ﺳﻪ ﮐﻠﯿﺪ ﺑﺎز ﺑﺎﺷﻨﺪ. ﺷﻤﺎي اﯾﻦ ﮔﯿﺖ در زﯾﺮ آﻣﺪه اﺳﺖ:

ﺧﺮوﺟﯽ اﯾﻦ ﺗﺎﺑﻊ زﻣﺎﻧﯽ ﺑﺎﺷﻨﺪ1 ﻣﯿﺸﻮد ﮐﻪ ﻫﻤﻪ ورودي ﻫﺎ 0باشد اﮔﺮ ﯾﮑﯽ از ورودي ﻫﺎ وﺻﻞ ﻧﺒﺎﺷﺪ ﺑﻪ ﺻﻮرت ﺧﻮدﮐﺎر 1ﻓﺮض ﻣﯽ ﺷﻮد













ﺑﺎ ﻟﺒﻪ ﺗﺮﯾﮕﺮNAND

ﺧﺮوﺟﯽ اﯾﻦ ﺗﺎﺑﻊ زﻣﺎﻧﯽ 1ﻣﯿﺸﻮد ﮐﻪ ﺣﺪاﻗﻞ ﯾﮑﯽ از ورودي ﻫﺎ 0 ﺑﺎﺷﺪو ﺣﺪاﻗﻞ ﯾﮑﯽ از ورودي ﻫﺎ در ﺳﯿﮑﻞ ﻗﺒﻞ 1ﺑﻮده باشد اﮔﺮ ﯾﮑﯽ از ورودي ﻫﺎ وﺻﻞ ﻧﺒﺎﺷﺪ ﺑﻪ ﺻﻮرت ﺧﻮدﮐﺎر1 ﻓﺮض ﻣﯽ ﺷﻮد

NOR (not-OR) ﺗﺎﺑﻊ

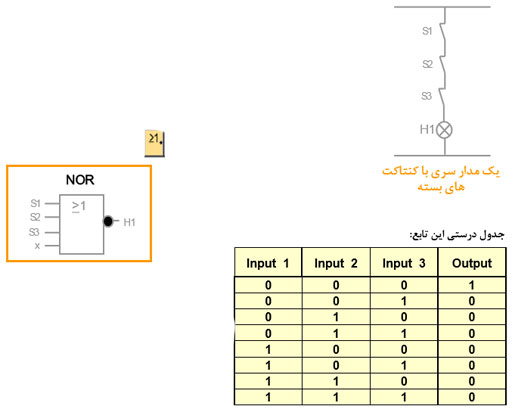

ﺑﺎ ﯾﮏ ﻧﮕﺎه ﺑﻪ ﻣﺪار ﻣﻌﺎدل ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﻻﻣﭗ ﺧﺎﻣﻮش اﺳﺖ ﮐﻪ ﮐﻠﯿﺪ ﻫﺎي ﺑﺎز ﺑﺎﺷﻨﺪ3ﯾﺎ2ﯾﺎ 1 ﻣﺪار ﻣﻌﺎدل ﮔﯿﺖ در روﺑﺮو رﺳﻢ ﺷﺪه اﺳﺖ. ودر ﯾﮏ ﮐﻼم ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﭼﺮاغ ﺧﺎﻣﻮش اﺳﺖ ﮐﻪ ﯾﮑﯽ از ﺳﻪ ﮐﻠﯿﺪ ﺑﺎز ﺑﺎﺷﻨﺪ.

ﺧﺮوﺟﯽ اﯾﻦ ﺗﺎﺑﻊ زﻣﺎﻧﯽ 1 ﻣﯿﺸﻮد ﮐﻪ ﻫﻤﻪ ورودي ﻫﺎ 0 ﺑﺎﺷﻨﺪ اﮔﺮ ﯾﮑﯽ از ورودي ﻫﺎ وﺻﻞ ﻧﺒﺎﺷﺪ ﺑﻪ ﺻﻮرت ﺧﻮدﮐﺎر ﻓﺮض0 ﻣﯽ ﺷﻮد

XOR ﺗﺎﺑﻊ

ﺑﺎ ﯾﮏ ﻧﮕﺎه ﺑﻪ ﻣﺪار ﻣﻌﺎدل ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ وﻗﺘﯽ ﻻﻣﭗ روﺷﻦ اﺳﺖ ﮐﻪ ﺗﻨﻬﺎ ﯾﮑﯽ از ﮐﻠﯿﺪ ﻫﺎي 2ﯾﺎ 1ﻣﺪار ﻣﻌﺎدل ﺳﻮﯾﭻ ﺷﻮﻧﺪ ﮔﯿﺖ  رﺳﻢ ﺷﺪه اﺳﺖ . وﻗﺘﯽ ﻻﻣﭗ روﺷﻦ اﺳﺖ ﮐﻪ ﺗﻨﻬﺎ ﯾﮑﯽ از ﮐﻠﯿﺪ ﻫﺎي2ﯾﺎ 1ﺳﻮﯾﭻ ﺷﻮﻧﺪ ﺷﻤﺎي اﯾﻦ ﮔﯿﺖ در زﯾﺮ آﻣﺪه اﺳﺖ:
