eSetup Easergy Pro
نرم افزار Easergy P3
eSetup Easergy Pro امکانات کاملی را برای راه اندازی رله Easergy ارائه می دهد. یوزر فرندرلی و ساده، eSetup Easergy Pro یک رابط کاربر محور برای کمک به شما در طول مهندسی، راه اندازی و بهره برداری از رله های حفاظت Easergy است.
ts گردش کار ساده و نمایش های گرافیکی برای هموارسازی فرآیند پیکربندی شما طراحی شده است.این نرم افزار برای دانلود در وب سایت اشنایدر الکتریک موجود است.
حداقل مورد نیاز برای ران کردن نرم افزار eSetup Easergy Pro :
• ویندوز ۷ یا بالاتر
• ۵۱۲ مگابایت رم
• ۵۰ مگابایت فضای دیسک

از eSetup Easergy Pro در حالت مستقل در طول مهندسی برای آماده سازی پیکربندی استفاده کنید.

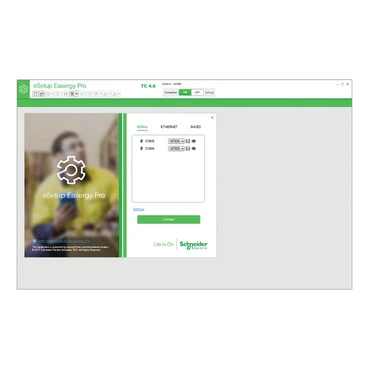

کامپیوتری را که eSetup Easergy Pro را اجرا می کند در حین راه اندازی به پورت USB رله حفاظتی Easergy متصل کنید تا تنظیمات را تنظیم کرده و رله را آزمایش کنید. برای اتصال به Easergy P3 از سیم اتصال REL52822 استفاده کنید رایانه شخصی را که eSetup Easergy Pro را اجرا می کند در حین کار به شبکه اترنت متصل کنید تا داده ها را از رله ها بازیابی کرده و سیستم را به روز کنید.

مراحل نصب نرم افزار eSetup Easergy Pro :
در طول مهندسی:

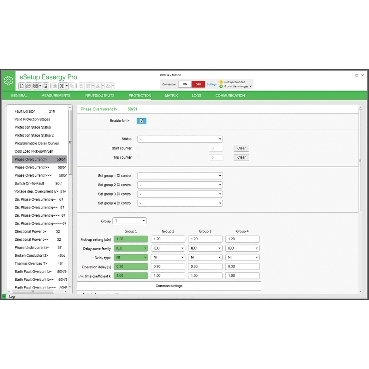

• ویژگی های CT، VT یا حسگرهای متصل به رله را تنظیم کنید و عملکردهای حفاظتی فعال شده و تنظیمات آنها را انتخاب کنید.
• در صورت نیاز، با استفاده از یک ویرایشگر گرافیکی، یک منطق خاص بسازید
• ورودی های دیجیتال رله و سیگنال های داخلی مختلف را با عملکردهای مربوطه، LED ها و خروجی های دیجیتال، با استفاده از یک قالب ماتریسی مستقیم ترسیم کنید.
• نمودار تک خطی را که روی صفحه نمایش جلوی رله برای کنترل تابلو نشان داده می شود رسم کنید و اندازه گیری هایی را که نمایش داده می شود انتخاب کنید. در صورت وجود، منطق به هم پیوسته را با استفاده از قالب ماتریس بسازید
• برای پروتکل IEC 61850، مجموعه داده ها و بلوک های کنترل گزارش را که منتشر خواهند شد پیکربندی کنید و داده های GOOSE را که می خواهید در آن مشترک شوید انتخاب کنید.
• تنظیم عملکردهای اضافی (ضبط کننده اختلال، سیستم ثبت رویداد، همگام سازی ساعت، و غیره) را کامل کنید.

در طول راه اندازی
• به پنل جلویی یک رله واحد متصل شوید یا با اتصال به اترنت به چندین رله دسترسی پیدا کنید
• منوی ورودی های دیجیتال را برای بررسی وضعیت ورودی ها باز کنید. قطبیت را معکوس کنید یا در صورت لزوم یک تاخیر فیلتر اضافه کنید
• منوی رله ها را باز کنید و تغییر وضعیت رله های خروجی را به منظور بررسی سیم کشی مجبور کنید.

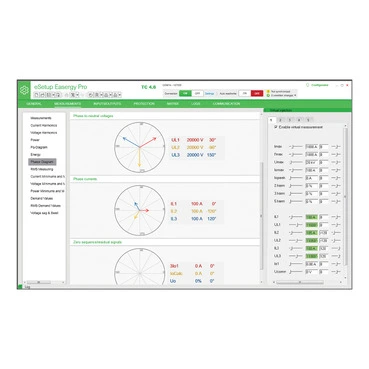

• منوی نمودار فازور را باز کنید تا فازور جریان ها و ولتاژهای تزریقی و مقدار را به صورت بلادرنگ ببینید.
• از تزریق مجازی برای تست تنظیمات حفاظتی و خاموش شدن مدار شکن و برای بررسی LED ها و خروجی های متصل استفاده کنید
• در صورت نیاز به آزمایش منطق، منوی Logic یا Matrix را باز کنید. سیگنال های فعال در رنگ های مختلف ظاهر می شوند و در زمان واقعی به روز می شوند. تغییرات در منطق یا ماتریس را می توان ایجاد کرد و به آرامی روی رله اعمال کرد
در حین عملیات:
به پنل جلویی یک رله متصل شوید یا با اتصال به اترنت به چندین رله دسترسی پیدا کنید
• در طول کارکرد معمولی، از قابلیت های اندازه گیری حداکثر استفاده کنید
رله حفاظتی Easergy:
– منوهای اندازه گیری های مختلف را برای دسترسی به داده های نظارت بر توان و کیفیت توان باز کنید.
– منوی ضبط اختلال را باز کنید تا تصویری از شکل موج دریافت کنید یا ضبط روند توان را برنامه ریزی کنید.
• پس از یک تریپ، از eSetup Easergy Pro برای درک عیب استفاده کنید:
– گزارش عیب محافظی را که کلید مدار قطع شده را بررسی کنید
– رکورد اختلال را از Easergy P3 دانلود کنید و آن را با ابزار ارزیابی ضبط کننده اختلال نمایش دهید، به عنوان مثال. Wavewin.
