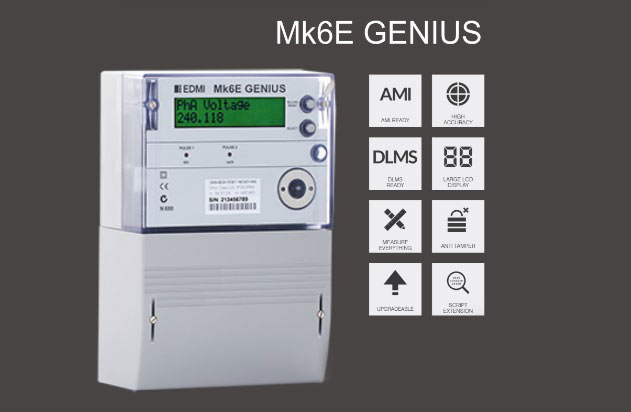

کنتور برق Mk6E یک نسخه ارتقا یافته از کنتور برق Mk6 است. این کنتور با دقت بالا و کلاس بالاتری به اندازه ۰.2S تولید شده است و برای بازارهای سطح بالا به‌عنوان یک کنتور هوشمند سه فاز عرضه می‌شود. Mk6E برای کاربردهای تولید و انتقال انرژی، و همچنین اندازه‌گیری درآمد در تأسیسات مصرف‌کننده پیشرفته طراحی شده است.
این کنتور برق از نوع متری است که میزان مصرف انرژی بر اساس واحدهای Wh (وات‌ساعت)، varh (وار‌ساعت) و VAh (وات-آمپر‌ساعت) را اندازه‌گیری می‌کند. علاوه بر این، این کنتور قادر است طیف گسترده‌ای از مقادیر آنی را نیز اندازه‌گیری کند. همچنین، Mk6E دارای پیکربندی بسیار انعطاف‌پذیری است، که به کاربران امکان می‌دهد تنظیمات متنوعی را برای استفاده بهینه از کنتور انجام دهند.
کنتور برق Mk6E دارای ویژگی‌های زیر است:
۱. دقت بالا: Mk6E با دقت کلاس بالاتری به اندازه ۰.2S ساخته شده است، که این به معنای دقت و اندازه‌گیری دقیق تر انرژی مصرفی است.
۲. کنتور هوشمند سه فاز: Mk6E یک کنتور برق هوشمند است که برای سه فاز استفاده می‌شود. این ویژگی به کاربران اجازه می‌دهد تا از این کنتور برای اندازه‌گیری مصرف انرژی در سیستم‌های سه فاز استفاده کنند.
۳. اندازه‌گیری گسترده: Mk6E قادر به اندازه‌گیری طیف گسترده‌ای از مقادیر آنی است. این به این معنی است که علاوه بر اندازه‌گیری مصرف انرژی، می‌تواند مقادیر فعلی مانند ولتاژ، جریان، فاکتور قدرت و سایر پارامترهای مربوط به برق را نیز اندازه‌گیری کند.
۴. پیکربندی انعطاف‌پذیر: Mk6E دارای پیکربندی بسیار انعطاف‌پذیر است. این به کاربران اجازه می‌دهد تا تنظیمات مختلف را برای استفاده بهینه از کنتور برق تعیین کنند. از جمله تنظیمات مورد نیاز برای انواع برنامه‌ها و محیط‌های مصرف‌کننده مختلف.
۵. کاربردهای گسترده: Mk6E برای کاربردهای تولید و انتقال انرژی، و همچنین برای اندازه‌گیری درآمد در تأسیسات مصرف‌کننده پیشرفته طراحی شده است. این به معنای قابلیت استفاده در صنایع مختلف، ایستگاه‌های برق، شبکه‌های توزیع و سایر تأسیسات برقی است.
به طور کلی ، کنتور برق Mk6E با ویژگی‌هایی نظیر دقت بالا، قابلیت کاربرد در سیستم‌های سه فاز، اندازه‌گیری گسترده و پیکربندی انعطاف‌پذیر، به عنوان یک انتخاب مناسب برای مصارف متنوع برق می‌تواند مورد استفاده قرار گیرد. با توجه به توانایی اندازه‌گیری دقیق انرژی و مقادیر آنی، این کنتور می‌تواند در صنایع، شبکه‌های توزیع برق، ایستگاه‌های تولید و انتقال برق، و همچنین در محیط‌های مصرف‌کننده پیشرفته به‌کار گرفته شود.
همچنین، قابلیت پیکربندی انعطاف‌پذیر این کنتور، به کاربران امکان می‌دهد تا تنظیمات متنوعی را برای بهینه‌سازی استفاده از آن اعمال کنند. این شامل تنظیمات مربوط به تراز بار، نوع اندازه‌گیری، نمایش داده‌ها و سایر پارامترهای مرتبط است.
بنابراین، کنتور برق Mk6E با توجه به ویژگی‌های برجسته‌ای که دارد، یک ابزار قدرتمند و پیشرفته برای اندازه‌گیری و مدیریت مصرف برق در محیط‌های صنعتی و تأسیسات مصرف‌کننده است.
Real-time Clock
Accuracy: 0.5 seconds per day (over full temperature range)
Mains synchronised or internal crystal (TCXO) time keeping. Mains synchronised reverts to internal crystal (TCXO) on loss of all phase volts
Data Memory
Configuration, TOU data and load survey data
Flash RAM
Battery backed up RAM
Display
16 Characters by 2 lines alphanumeric display
Programmable units, multipliers and leading zeros
Up to 64 user-defined screen displays
Displays any available meter parameter
Standards and Complianc
Class 0.2S and Class 0.5S (MID Class C)
IEC 62052-11, 62053-22 (Class 0.2S and Class 0.5S), 62053-23 (Class 2)
EN 50470-1 and 50470-3
NMI M6
Key Specifications
Voltage
Nominal Voltage: 57V – 240V (phase to neutral)
Frequency: 45Hz – 65Hz
Current
CT Range: 1/4A, 1/6A, 5/10A and 5/20A
Burden: <0.5VA/phase
Dimension and Weight
260mm (H) x 173mm (W) x 93mm (D)
Weight: 2 kg (standard) and 2.2 kg (with SCADA card)
Extensions for Customer Applications
Mk6E GENIUS plus®meter continues the successful concept of meter “Extensions” introduced in the original Mk6 Genius® using “EziScript”, complex register manipulations can be performed allowing sophisticated meter functions. New extensions are constantly under development, contact us to find out the latest updates.
Some examples of currently available extensions are:
• Send SMS at percentage of maximum demand, or equipment failure alarm
• Maximum demand control of loads via pulsing outputs
• Time of use history, etc
• Up to 3 independently working communication ports:
– Optical port: FLAG (IEC 62056-21) or ANSI Type 2 (ANSI C12.18)
– RS-232 (RTS/CTS and DTR/DCD)
– RS-485 multi-drop (4-wire with RJ45 or screw terminal)
• Option for SCADA card
• Option for internal modem power supply
• PSTN, UDP/IP, GPRS/PPP capable
• Compatible with MV-90TM
• Master/Slave arrangement with up to 31 ‘Slave” meters accessed through one ‘Master’ gateway meter
• NEM compliant
• Over 900 kilobytes of flash data storage space.
– ۳۱۰۰ day-channel capacity at 30 minute intervals
– ۱۸۷۵ day capacity at 30 minute intervals/2 channels
– ۵۲۰ day capacity at 15 minute intervals/3 channels
• Up to 50 channels
• Interval programmable from 1 minute to 1 month
• Multiple independent surveys
• Energy, instantaneous readings, pulsing inputs, average/min/max readings
Extensions for Customer Applications
Mk6E GENIUS plus®meter continues the successful concept of meter “Extensions” introduced in the original Mk6 Genius® using “EziScript”, complex register manipulations can be performed allowing sophisticated meter functions. New extensions are constantly under development, contact us to find out the latest updates.
Some examples of currently available extensions are:
Send SMS at percentage of maximum demand, or equipment failure alarm
Maximum demand control of loads via pulsing outputs
Time of use history, etc
